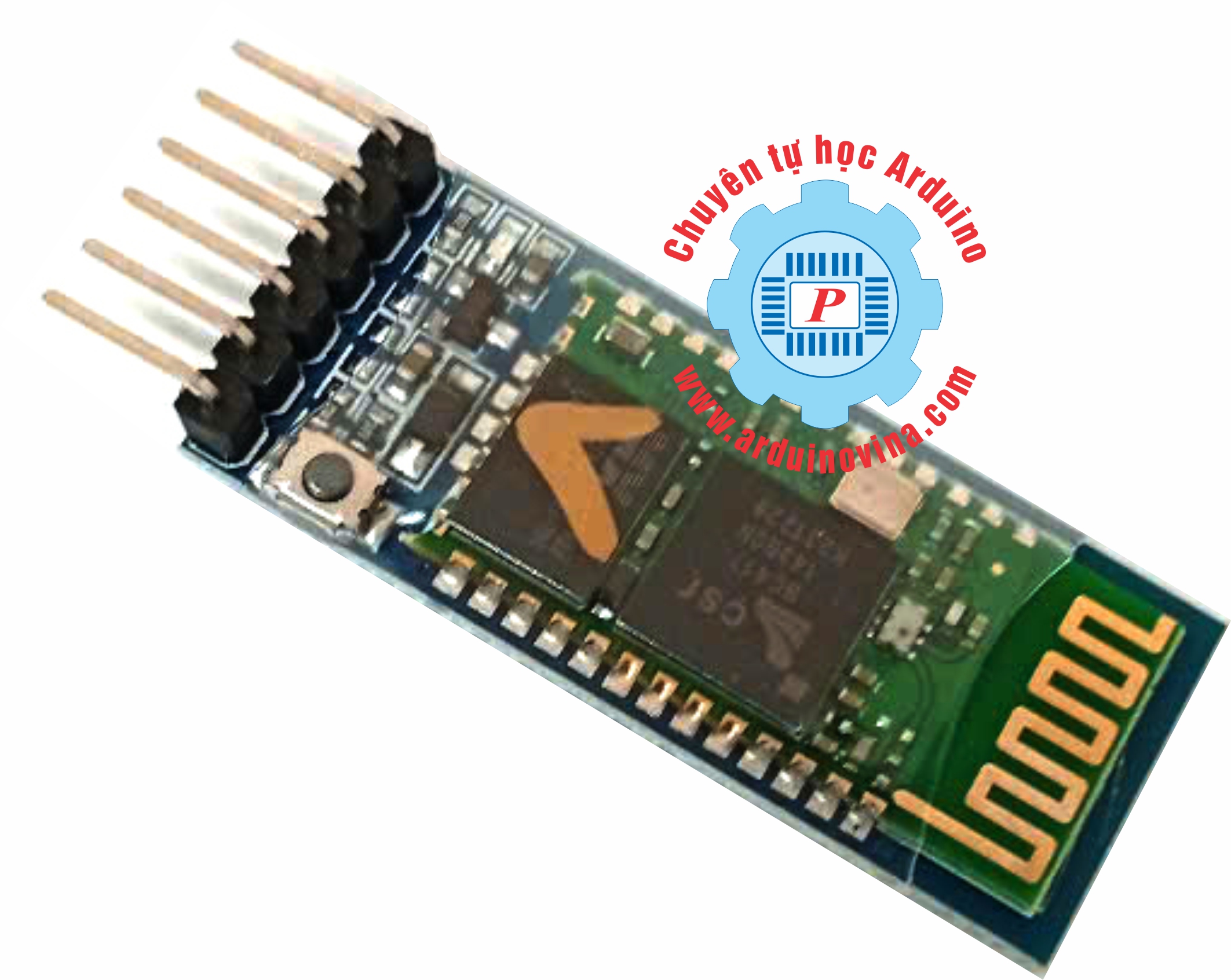

1. HC-05 là gì?

HC-05 là một module Bluetooth Serial (chuẩn Bluetooth 2.0+EDR), có thể dùng với Arduino, STM32, ESP32, máy tính,… để truyền nhận dữ liệu không dây qua cổng UART (Serial).
Module HC-05 có thể hoạt động ở hai chế độ:

• Slave: Nhận kết nối từ thiết bị khác (ví dụ điện thoại).

• Master: Chủ động kết nối tới thiết bị khác (ví dụ kết nối hai Arduino với nhau).

2. Các ứng dụng thực tế của HC-05

• Điều khiển robot, xe, thiết bị điện qua điện thoại (bằng Bluetooth Serial, app điều khiển).

• Hệ thống khóa cửa, báo động, nhà thông minh.

• Truyền dữ liệu giữa hai vi điều khiển.

• Học tập, nghiên cứu về truyền thông không dây.

3. Sơ đồ chân và chức năng của module HC-05

Lưu ý:

• Logic UART là 3.3V, RXD KHÔNG được nối trực tiếp với TX 5V, nên dùng phân áp hoặc trở hạn dòng (1k–2kΩ).

• VCC có thể cắm thẳng 5V.

4. Kết nối HC-05 với Arduino Uno (ví dụ)

5. Sử dụng điện thoại điều khiển HC-05

• Bước 1: Dùng app “Bluetooth Terminal” hoặc “Bluetooth Controller” trên Android để kết nối với HC-05 (mặc định password: 1234 hoặc 0000).

• Bước 2: Gửi ký tự từ app, Arduino nhận và xử lý, điều khiển LED, relay, động cơ, v.v.

6. Chế độ AT (cấu hình module)

• Nhấn giữ nút “KEY” trên HC-05 rồi cấp nguồn để vào chế độ AT (LED nháy chậm).

• Gửi lệnh AT qua Serial để đổi tên, đổi baudrate, đổi chế độ Master/Slave, đổi mật khẩu,...

• Lệnh AT cơ bản:

  • AT → Trả về “OK”

  • AT+NAME=TenMoi → Đổi tên module

  • AT+PSWD=1234 → Đổi mật khẩu

  • AT+UART=9600,0,0 → Đổi baudrate

7. Lưu ý sử dụng

• Không cấp nguồn sai cực, không nối RXD với 5V trực tiếp!

• Khoảng cách kết nối tốt nhất 5–10m (không vật cản).

• HC-05 không truyền âm thanh, chỉ truyền dữ liệu kiểu Serial.
