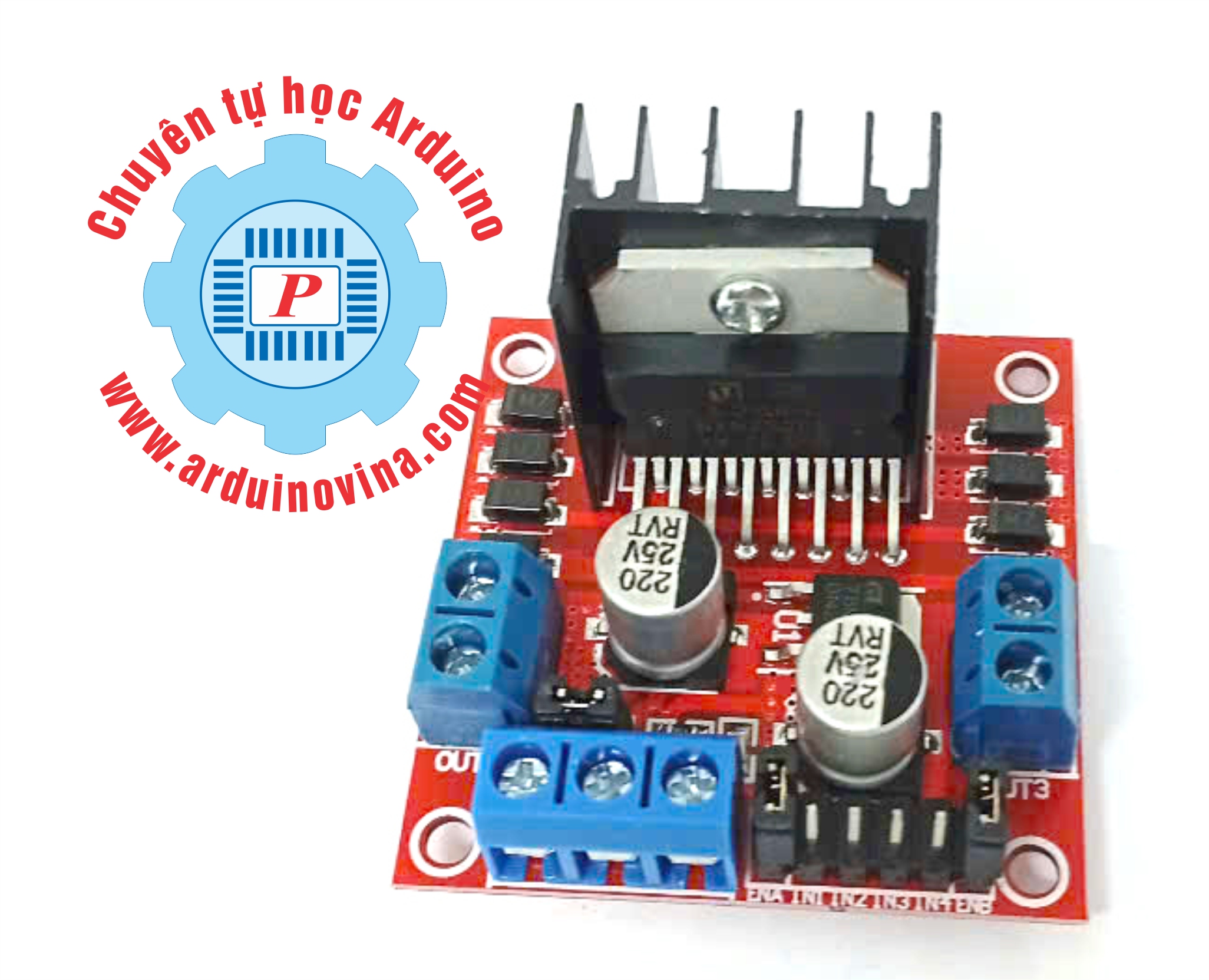

Module Điều Khiển Động Cơ L298

50.000₫

L298 là gì?

  • L298 là IC cầu H kép, dùng để điều khiển 2 động cơ DC hoặc 1 động cơ bước, thường dùng trong các dự án robot, xe điều khiển, băng chuyền mini, v.v.

Ứng dụng cơ bản:

  • Điều khiển tốc độ, chiều quay động cơ DC qua Arduino, Raspberry Pi, PLC, v.v.
  • Điều khiển động cơ bước.

Module L298N thường có:

  • 2 kênh điều khiển động cơ độc lập (Motor A, Motor B)
  • Chân cấp nguồn động cơ (VMS), nguồn logic (5V), GND
  • Các chân điều khiển: IN1, IN2, IN3, IN4 (điều khiển chiều quay)
  • Chân ENA, ENB (enable/tốc độ, có thể nối với PWM)

Sơ đồ kết nối L298N với Arduino điều khiển 2 động cơ DC:

L298N Arduino
IN1
IN2 9
IN3 10
IN4 11
ENA 5 (PWM)
ENB 6 (PWM)

Nguồn động cơ: cấp vào chân 12V hoặc 9V, tùy động cơ.
