Nội dung về cảm biến mưa

1. Khái niệm cảm biến mưa

Cảm biến mưa là một loại cảm biến được sử dụng để phát hiện sự xuất hiện của nước mưa. Thiết bị này thường được dùng trong các hệ thống tự động hóa như cửa sổ tự động đóng mở khi trời mưa, hệ thống tưới tiêu tự động, hoặc cảnh báo thời tiết.

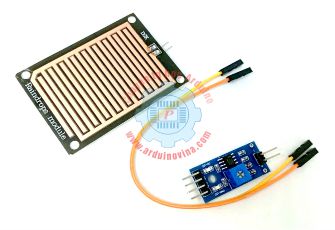

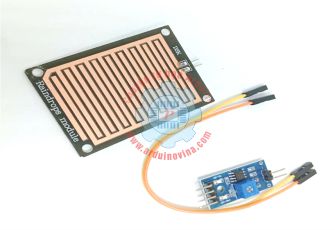

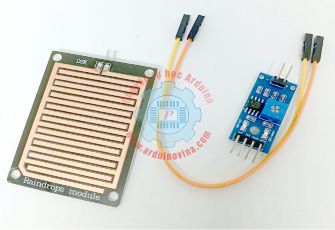

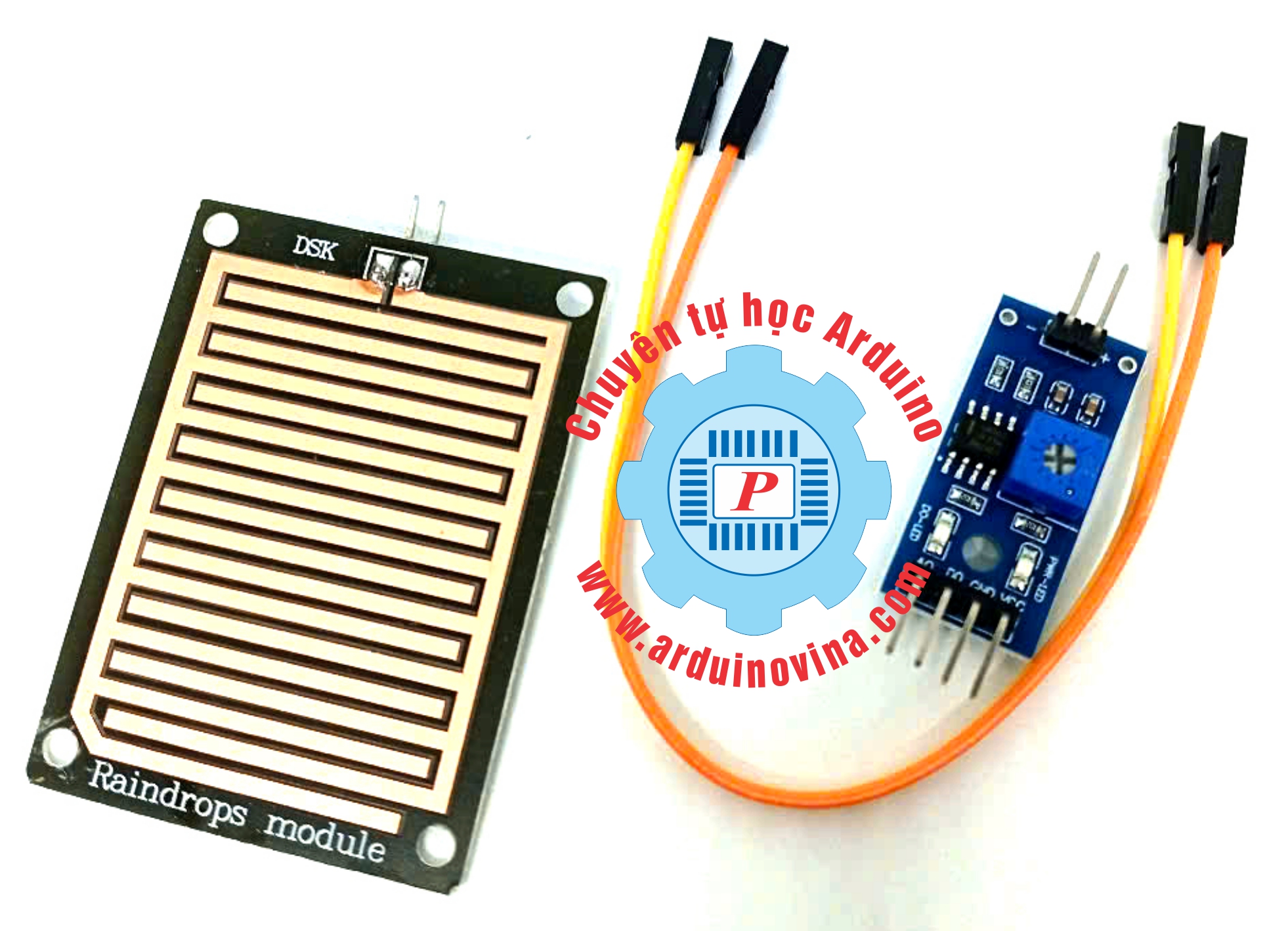

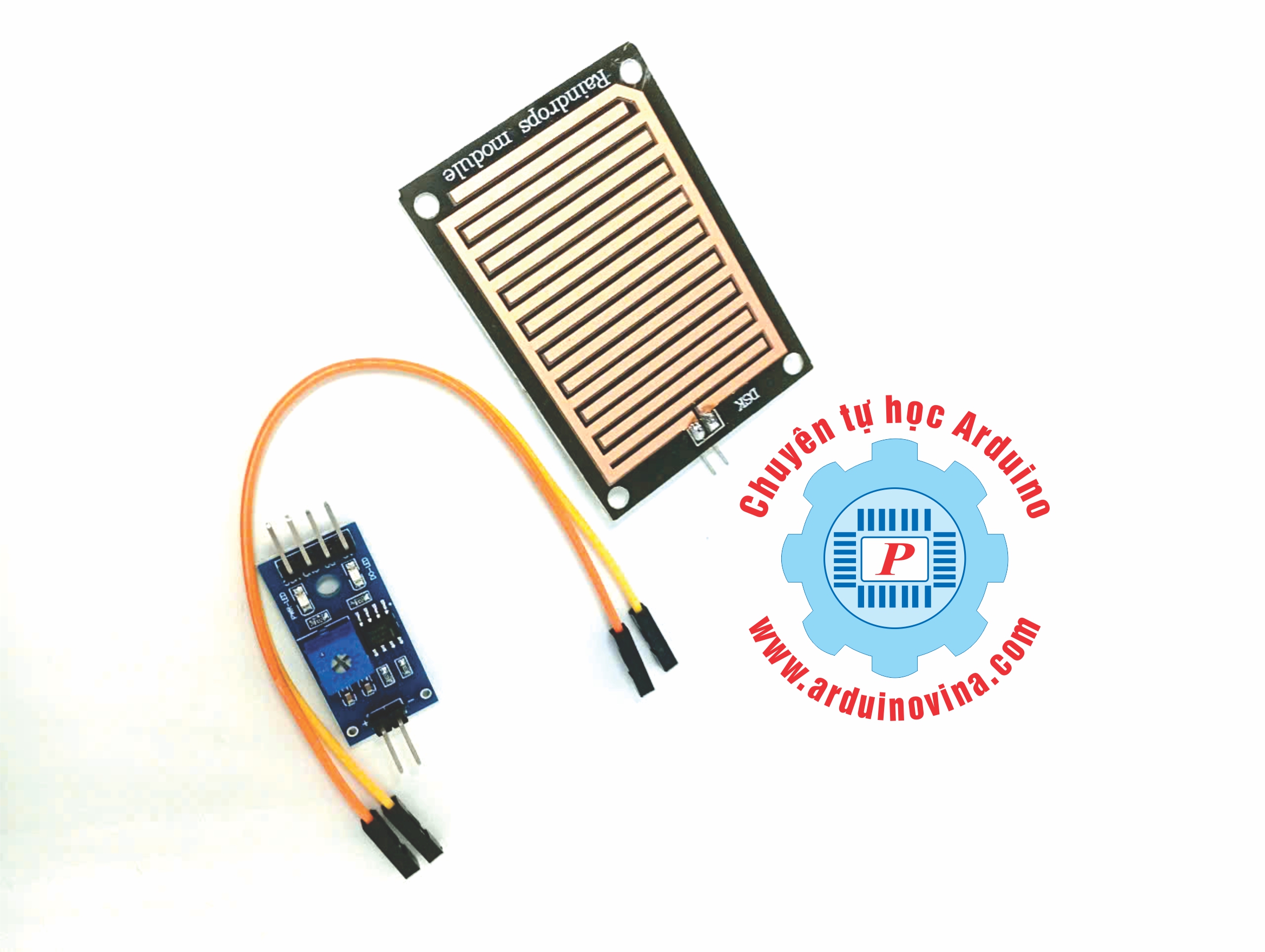

2. Cấu tạo của cảm biến mưa

Cảm biến mưa thông dụng hiện nay thường bao gồm hai phần chính:

• Mạch điều khiển (Module điều khiển): Có nhiệm vụ xử lý tín hiệu nhận được từ bề mặt cảm biến và đưa ra tín hiệu đầu ra.
• Bề mặt cảm biến (Board cảm biến): Là một tấm mạch in với các đường dẫn điện song song. Khi nước mưa rơi xuống, các đường dẫn này bị kết nối bởi nước, làm thay đổi điện trở và tín hiệu điện.

3. Nguyên lý hoạt động

• Khi bề mặt cảm biến khô, các đường dẫn trên cảm biến không dẫn điện (hoặc dẫn điện rất kém).
• Khi có nước mưa rơi xuống, nước dẫn điện làm kết nối các đường dẫn, làm thay đổi điện trở của mạch.
• Mạch điều khiển nhận biết sự thay đổi này và đưa ra tín hiệu đầu ra (thường là tín hiệu số HIGH/LOW hoặc tín hiệu analog tỷ lệ với mức độ ẩm ướt).

4. Ứng dụng của cảm biến mưa

• Tự động đóng/mở cửa sổ khi trời mưa.
• Hệ thống gạt mưa tự động trên ô tô.
• Hệ thống tưới nước tự động trong nông nghiệp.
• Cảnh báo thời tiết mưa cho các hệ thống cảnh báo sớm.

5. Ưu điểm và hạn chế

Ưu điểm:

• Giá thành rẻ, dễ sử dụng.
• Ứng dụng rộng rãi trong thực tế.

Hạn chế:

• Dễ bị ăn mòn nếu sử dụng ngoài trời lâu dài.
• Độ nhạy phụ thuộc vào chất lượng của bề mặt cảm biến.

6. Sơ đồ kết nối cảm biến mưa với Arduino (ví dụ)

• VCC: Nối với 5V trên Arduino.
• GND: Nối với GND trên Arduino.
• D0: Tín hiệu số (digital output).
• A0: Tín hiệu tương tự (analog output).
