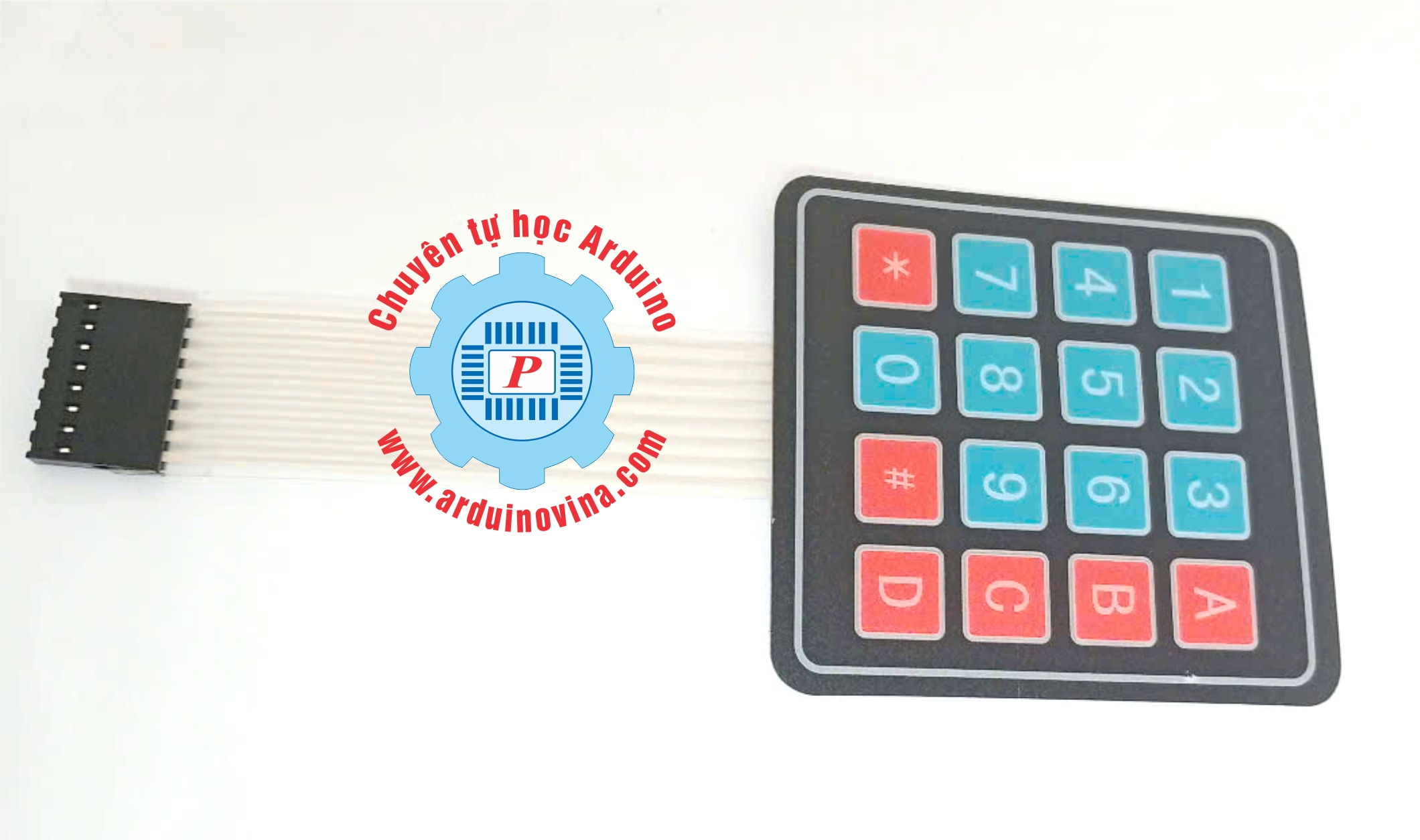

Keypad 4x4 là gì?

Keypad 4x4 là một ma trận phím nhấn gồm 16 nút (4 hàng x 4 cột), thường được sử dụng trong các dự án điện tử, hệ thống khóa số, Arduino, điều khiển thiết bị, máy ATM mini, v.v.

1. Cấu tạo Keypad 4x4

• Gồm 16 phím: Số 0–9, các phím chức năng (*, #, A, B, C, D).
• Có 8 chân kết nối: 4 chân hàng (Row), 4 chân cột (Column).

Sơ đồ chân:

2. Nguyên lý hoạt động

• Khi nhấn một phím, mạch nối giữa một hàng và một cột.
• Vi điều khiển quét các hàng, dò trạng thái các cột để xác định vị trí phím nhấn.

3. Sơ đồ kết nối Keypad 4x4 với Arduino

Kết nối mẫu:

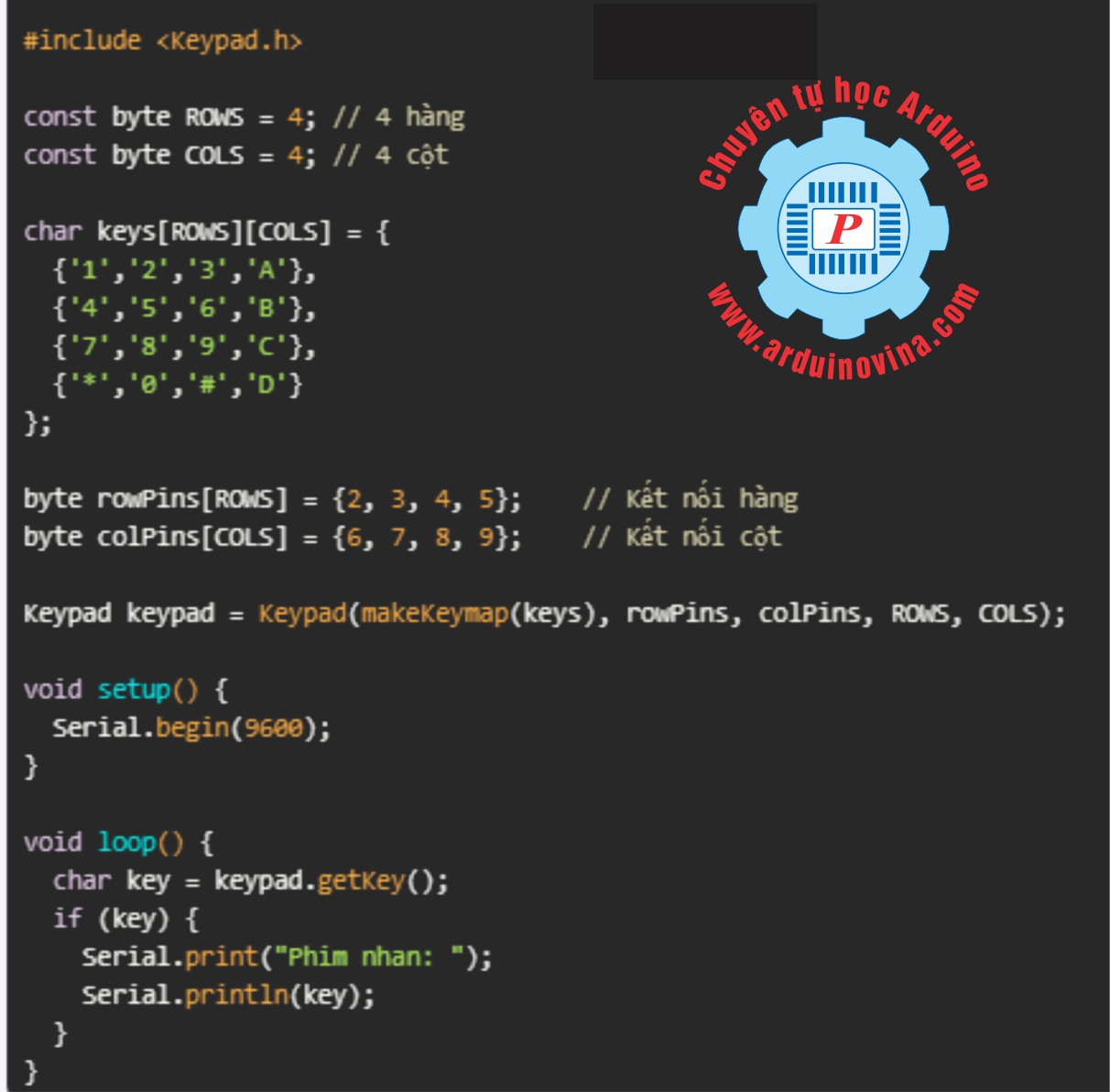

4. Code Arduino đọc Keypad 4x4

5. Ứng dụng thực tế của Keypad 4x4

• Khóa số mở cửa điện tử
• Nhập mật khẩu cho hệ thống bảo mật
• Điều khiển menu, nhập dữ liệu máy nhúng
• Dự án Arduino: máy tính đơn giản, hệ thống chọn chế độ, v.v.

6. Lưu ý khi sử dụng

• Đảm bảo chân keypad được kết nối đúng thứ tự (Row/Col).
