BÀI 5. ĐỌC GIÁ TRỊ CẢM BIẾN MƯA BẰNG mBLOCK
ĐỌC GIÁ TRỊ CẢM BIẾN MƯA BẰNG mBLOCK
Chúng ta có thể dễ dàng nhận biết mưa bằng mắt thường hoặc cảm nhận ở da. Với tư tưởng ấy, các hệ thống điện tử phát hiện mưa cũng chia ra làm hai loại: thứ nhất là dùng camera để nhận biết và loại thứ hai là dùng cảm biến (tương tự da của con người). Trong môi trường Arduino, bạn có thể dùng cả 2 cách trên để phát hiện mưa. Tuy nhiên, để tiết kiệm chi phí và dễ dàng trong việc lập trình, cài đặt, người ta thường chọn phương pháp thứ hai.
Vấn đề về phát hiện mưa thì cực kì đơn giản, nhưng để truyền dữ liệu cảm biến mưa về trung tâm xử lý thì khó hơn đôi chút.
Mạch cảm biến mưa gồm 2 phần:
- + Mạch cảm biến mưa được gắn ngoài trời.
- + Mạch điều chỉnh độ nhạy cần được che chắn.
Mạch cảm biến mưa hoạt động bằng cách so sánh hiệu điện thế của mạch cảm biến nằm ngoài trời với giá trị định trước (giá trị này thay đổi được thông qua 1 biến trở màu xanh) từ đó phát ra tín hiệu đóng / ngắt rơ le qua chân D0(digital) hoặc AO(analog). Vì vậy, chúng ta dùng một chân digital hoặc analog để đọc tín hiệu từ cảm biến mưa.
Khi cảm biến khô ráo (trời không mưa), chân D0 của module cảm biến sẽ được giữ ở mức cao (5V). Khi có nước trên bề mặt cảm biến (trời mưa), đèn LED màu đỏ sẽ sáng lên, chân D0 được kéo xuống thấp (0V).
Phần cứng cần chuẩn bị:
- + Mạch Arduino (ở đây mình sử dụng Arduino UNO).

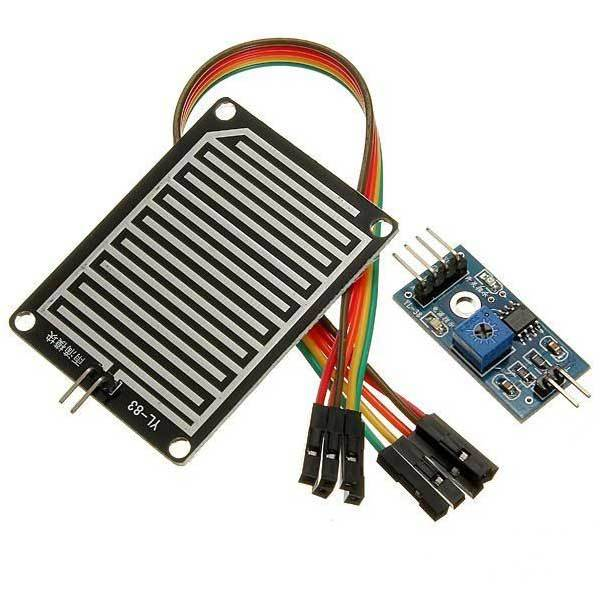

- + 1 cảm biến mưa.

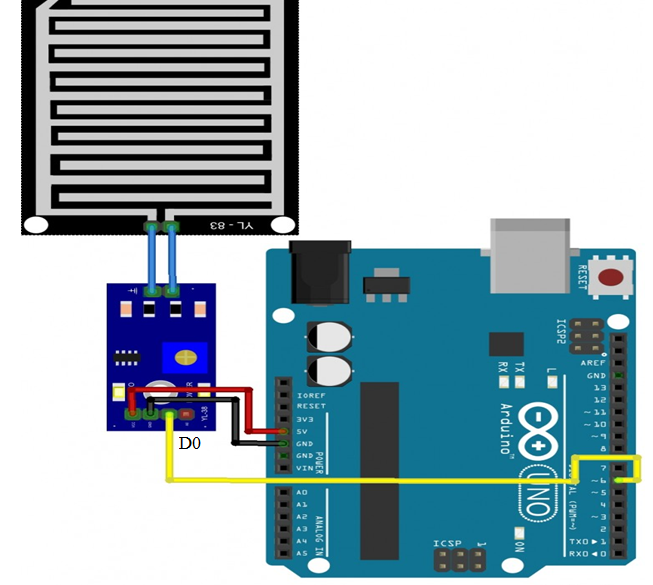

Lắp mạch:
Lập trình khối bằng mBlock:

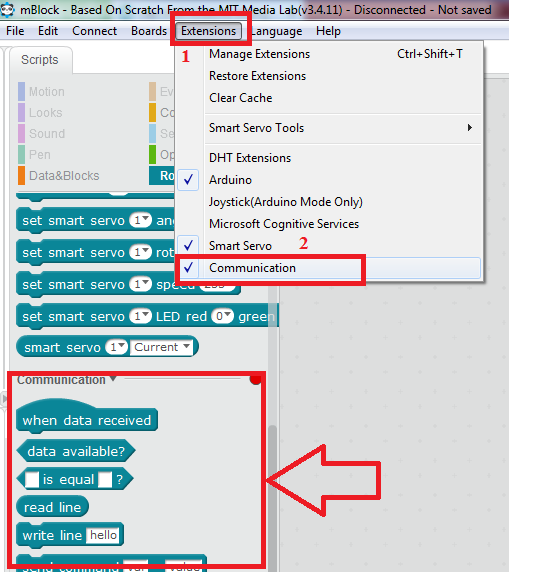

Bước 1: Trên thanh công cụ ta chọn Extensions à Communication

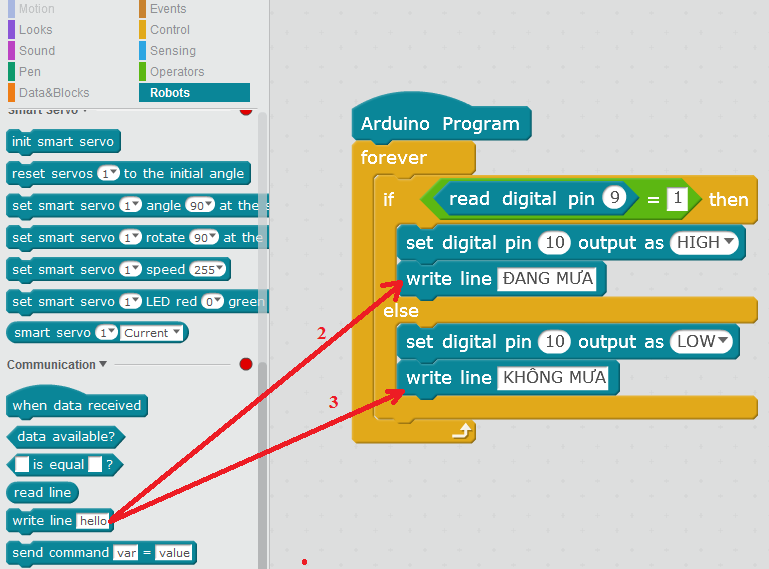

Bước 2: Ta lập trình giống như bài số 2 chỉ thêm 1 khối mới như hình dưới.

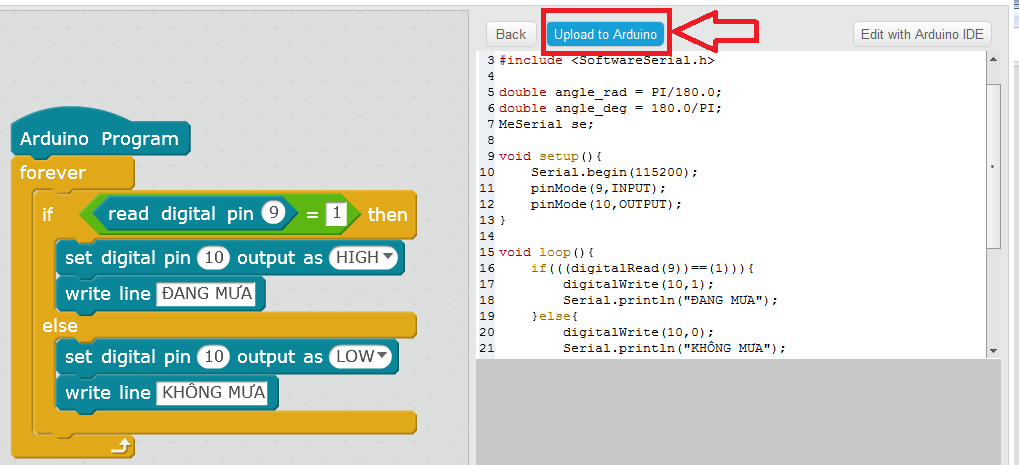

Bước 3: Upload chương trình cho Arduino.

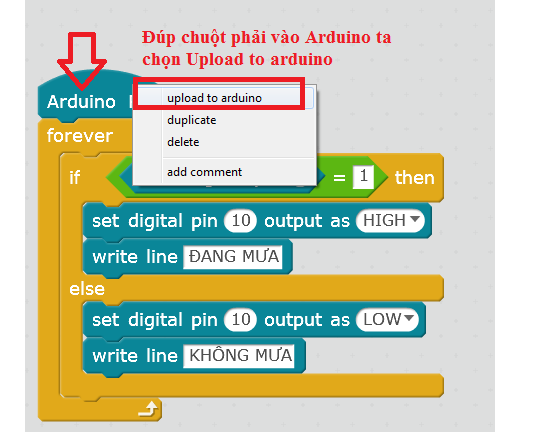

Sau đó ta chọn Upload to arduino
Lập trình bằng Arduino IDE:
void setup(){
Serial.begin(115200);
pinMode(9,INPUT);
pinMode(10,OUTPUT);
}
void loop(){
if(((digitalRead(9))==(1))){
digitalWrite(10,1);
Serial.println("ĐANG MƯA");
}else{
digitalWrite(10,0);
Serial.println("KHÔNG MƯA");
}
}
Chúc các bạn thành công!!!
