BÀI 4. ĐIỀU KHIỂN BẬT TẮT LED BẰNG NÚT NHẤN ( GIỮ TRẠNG THÁI )
BẬT TẮT LED BẰNG NÚT NHẤN ( GIỮ TRẠNG THÁI )
Trong bài này chúng ta sẽ bật tắt led bằng nút nhấn (lưu được trạng thái nút nhấn).
Phần cứng chuẩn bị:
- Mạch Arduino Uno, Nano,…
- Breadboard .
- Dây cắm test board.
- 1 led đơn.
- 1 điện trở 220Ohm.
- 1 điện trở 10K.
- 1 nút nhấn loại 4 chân nhỏ.

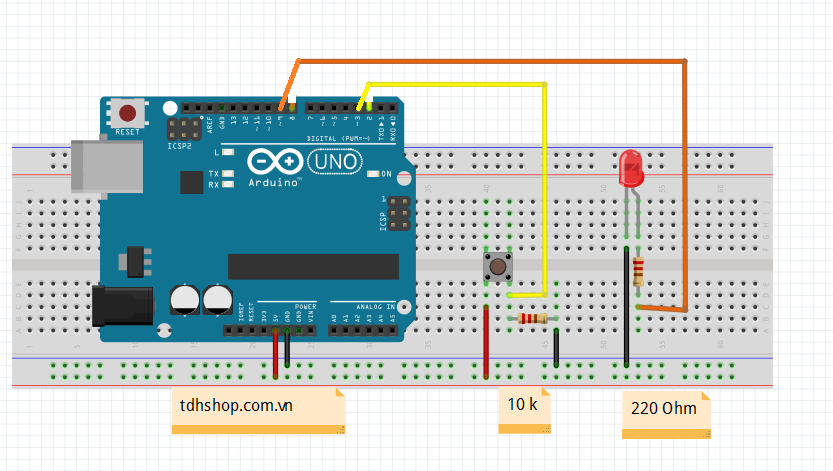

Lắp mạch:
Lập trình khối bằng mBlock:

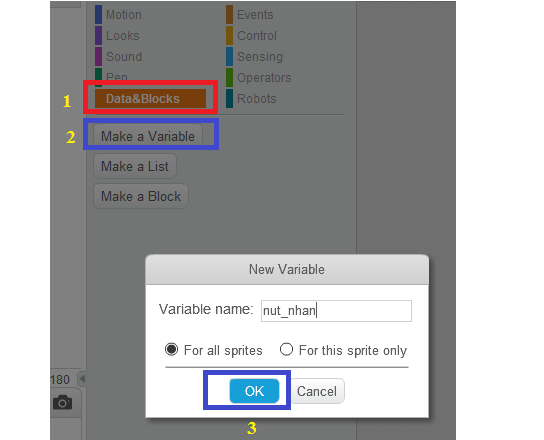

Bước 1: Tạo một biến mới tên “nut_nhan”

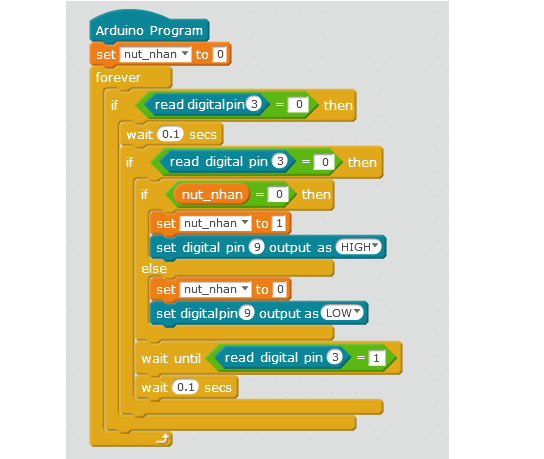

Bước 2: Các bạn có thể thực hiện như khối sau:
Các bạn để ý màu của các khối để dễ tìm và lập trình hơn.
Chúc các bạn thành công!!!
