BÀI 3. ĐIỀU KHIỂN BẬT TẮT LED BẰNG NÚT NHẤN
ĐIỀU KHIỂN BẬT TẮT LED BẰNG NÚT NHẤN
Trong bài này chúng ta sẽ bật tắt led bằng nút nhấn.
Phần cứng chuẩn bị:
- Mạch Arduino Uno, Nano,…
- Breadboard .
- Dây cắm test board.
- 1 led đơn.
- 1 điện trở 220Ohm.
- 1 điện trở 10K.
- 1 nút nhấn loại 4 chân nhỏ.

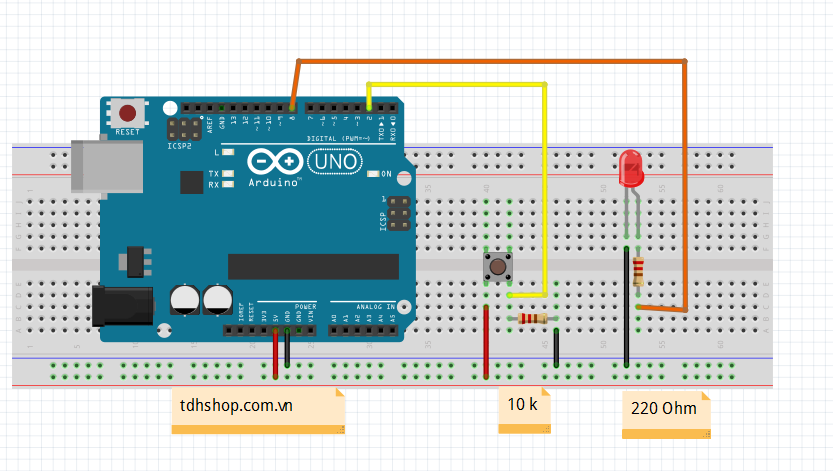

Lắp mạch:
Lập trình khối bằng mBlock:

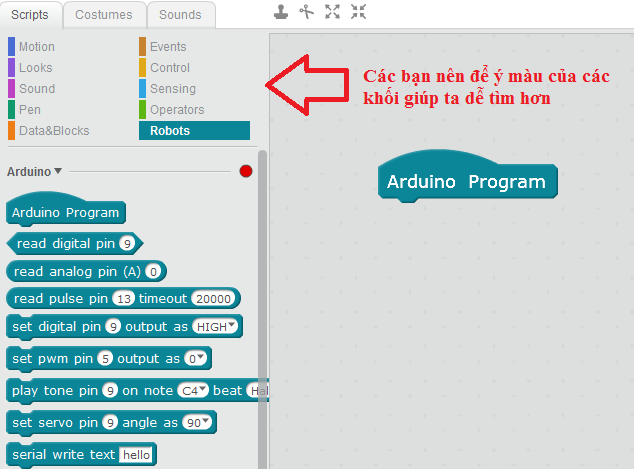

Tiến hành lập trình giống như bài trước, nếu các bạn chưa rành, nên để ý màu của các khối giúp chúng ta dễ tìm hơn.
Bước 1: Chọn Khối lệnh “Robots”

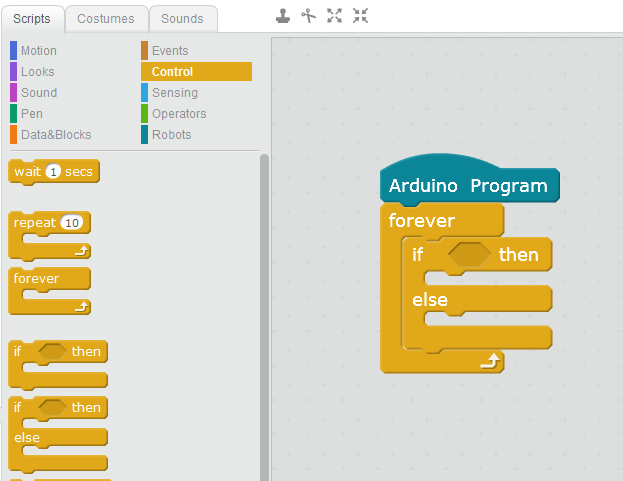

Bước 2: Chọn Khối điều khiển “Control”
Thêm đối tượng Forever và if…else để làm việc trong hàm loop

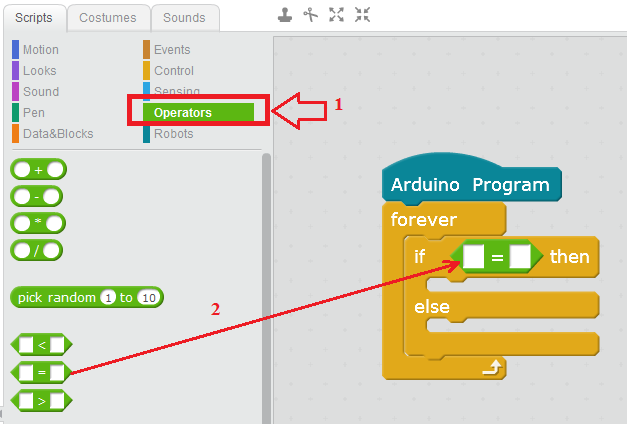

Bước 3: Chọn Khối toán “Operators”

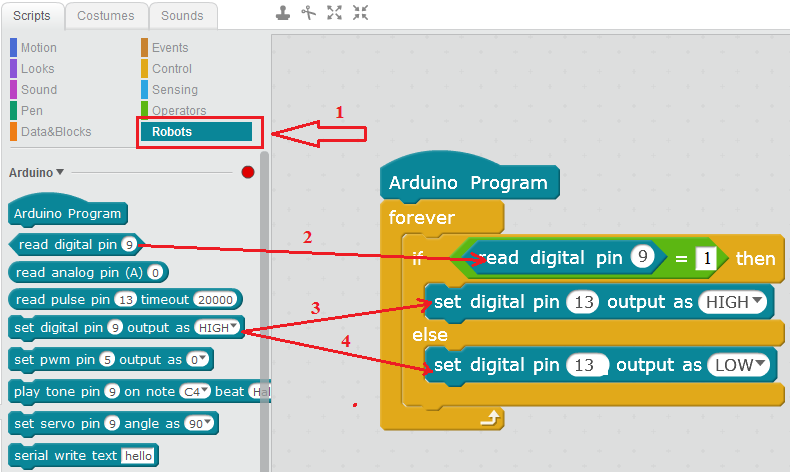

Bước 4: Chọn Khối lệnh “Robots”

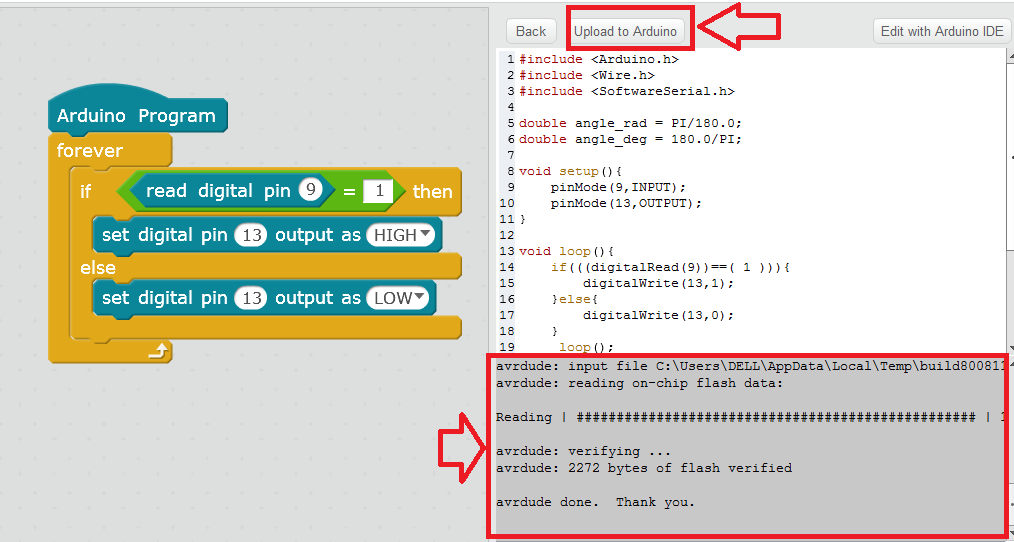

Bước 5: Chuyển qua cửa sổ để Upload chương trình cho Arduino.
Chọn đúng cổng “COM” và đúng board Arduino mình muốn Upload
Chúc các bạn thành công!!!
