BÀI 2. ĐIỀU KHIỂN BẬT TẮT 8 LED SÁNG THEO HIỆU ỨNG
ĐIỀU KHIỂN BẬT TẮT 8 LED SÁNG THEO HIỆU ỨNG
Trong bài học này chúng ta sẽ điều khiển 8 led sáng theo hiệu ứng.
Phần cứng chuẩn bị:
- Mạch Arduino Uno, Nano,…
- Breadboard .
- Dây cắm test board.
- 8 led đơn.
- 1 điện trở 220Ohm.

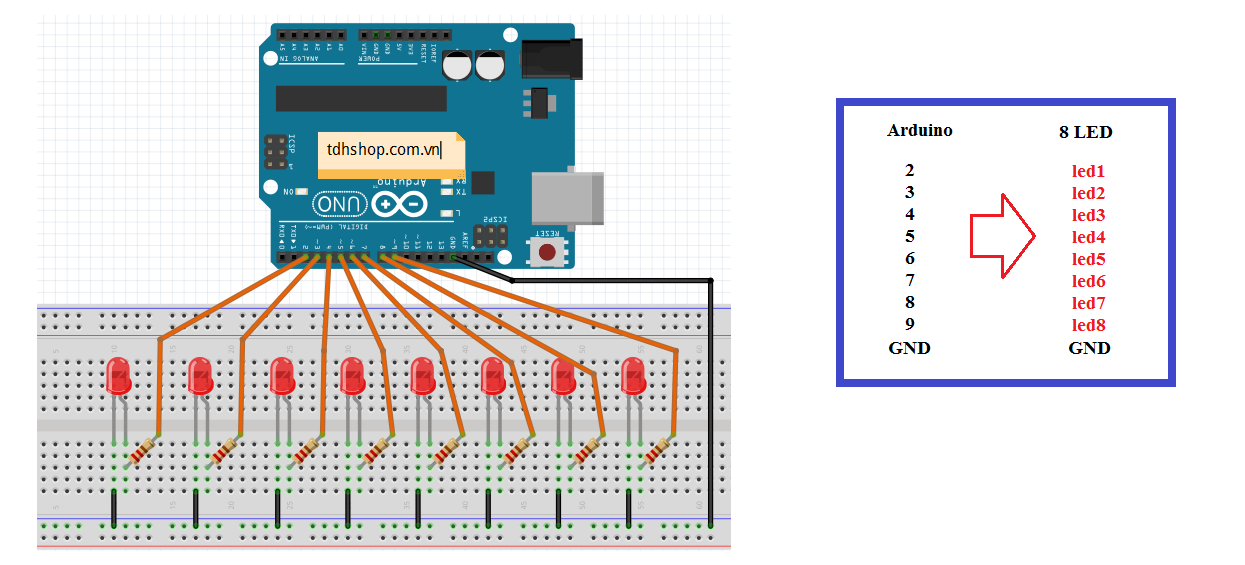

Lắp mạch:

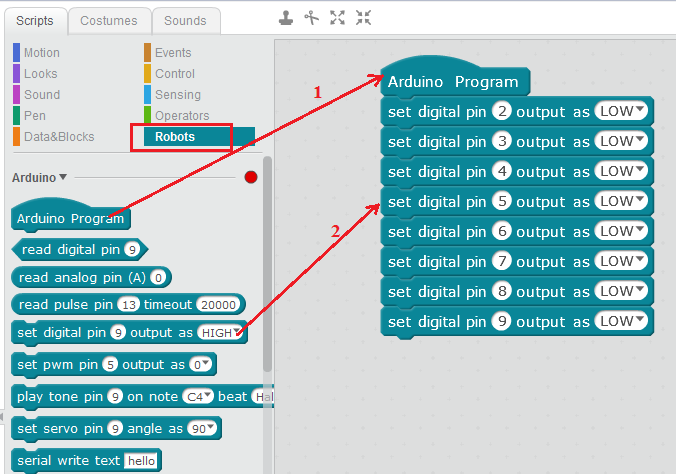

Bước 1: Chọn Khối lệnh “Robots”

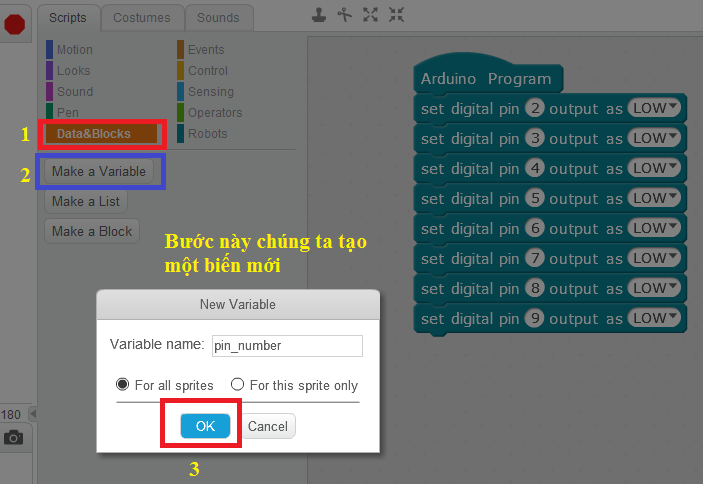

Bước 2: Chọn Khối dữ liệu “Data&Blocks” để tạo 1 biến mới.

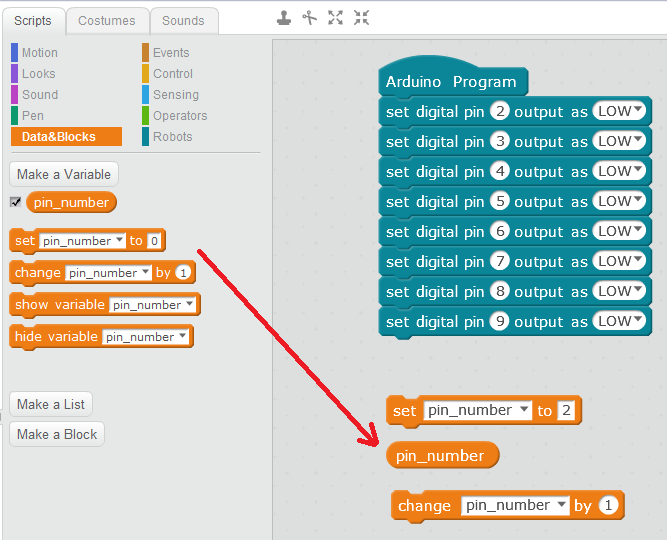

Sau đó chúng ta chọn những khối như hình sau:

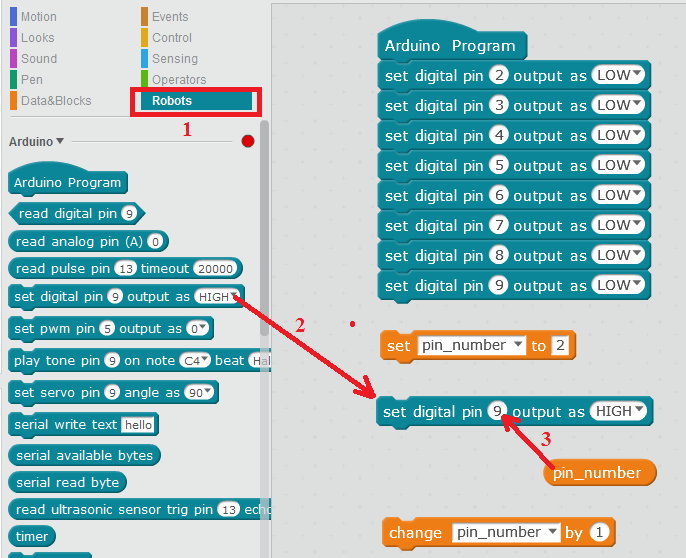

Bước 3: Chọn Khối lệnh “Robots”

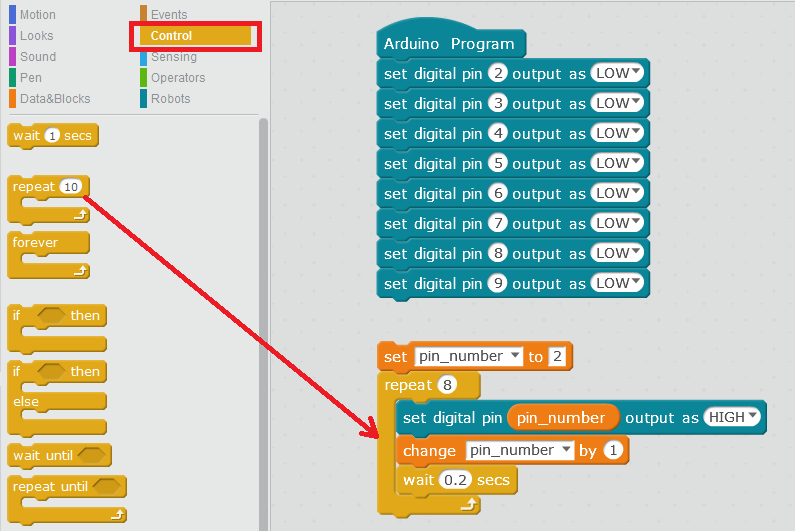

Bước 4: Chọn Khối điều khiển “Control” và chọn các khối như hình dưới.

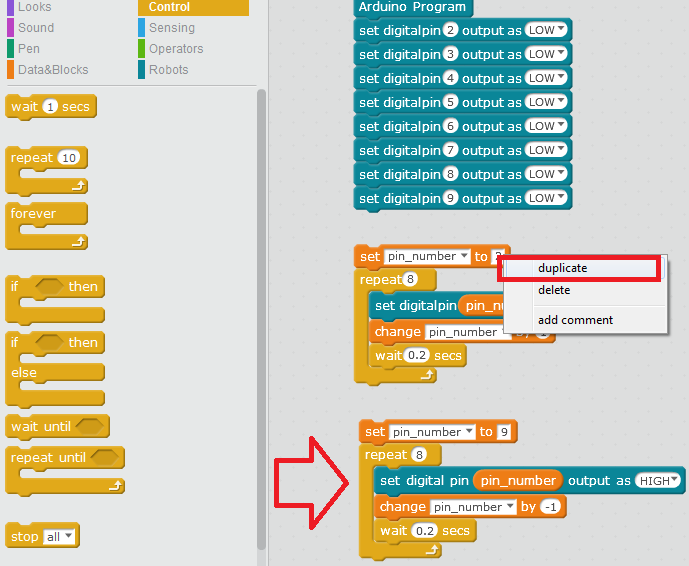

Copy và tạo thêm một khối giống như hình sau:

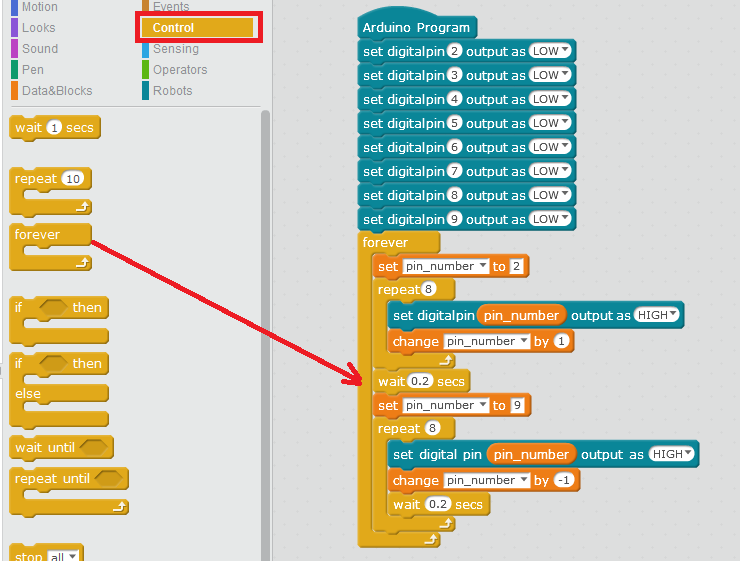

Chọn khối vòng lặp “forever”

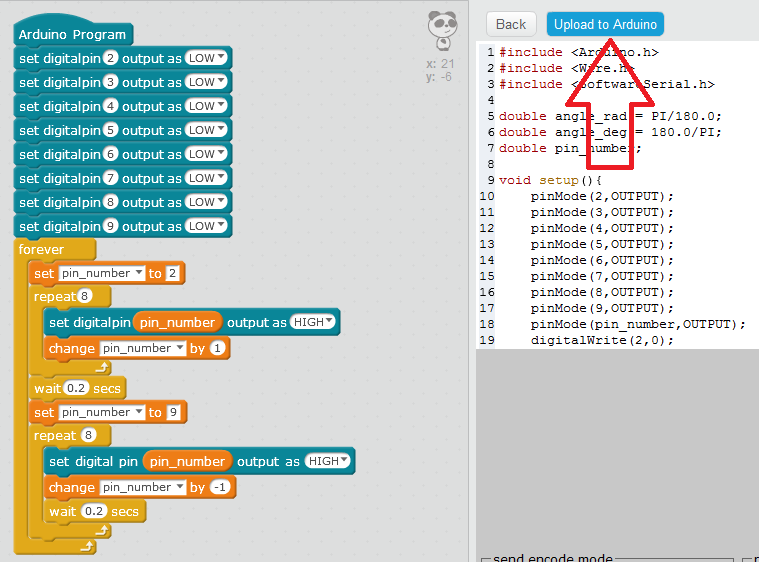

Bước 5: Upload chương trương cho arduino.
Chọn Edit à Arduino mode.
Chọn đúng cổng COM và board arduino, giống như các bài trước.
Chúc các bạn thành công!!!
