BÀI 1. ĐIỀU KHIỂN BẬT TẮT LED BẰNG mBLOCK
ĐIỀU KHIỂN BẬT TẮT LED
Ở ví dụ này tôi sẽ điều khiển bật tắt led ở chân số 13 của Arduino Uno R3.

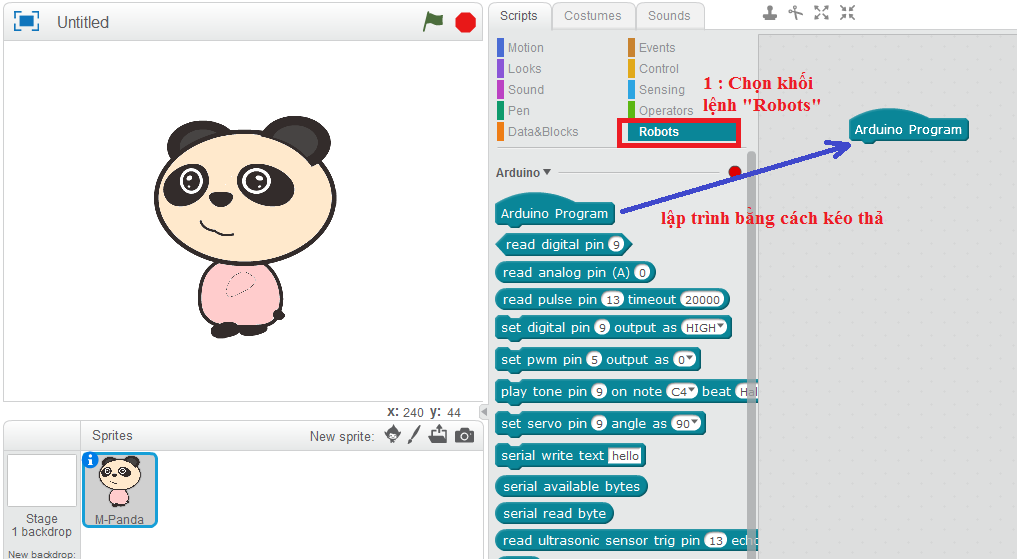

Bước 1: Chọn Khối lệnh “Robots”

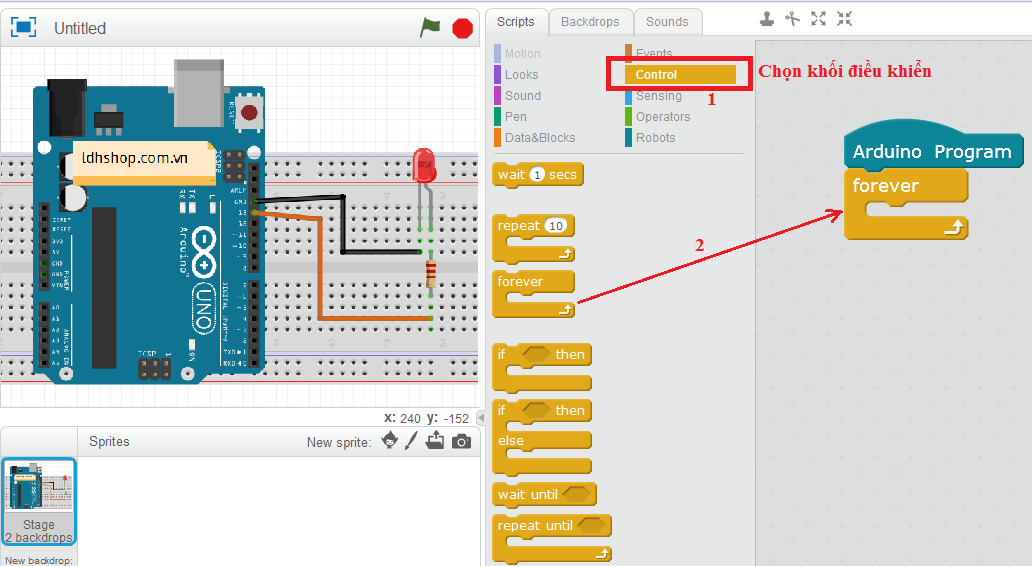

Bước 2: Chọn Khối điều khiển “Control”

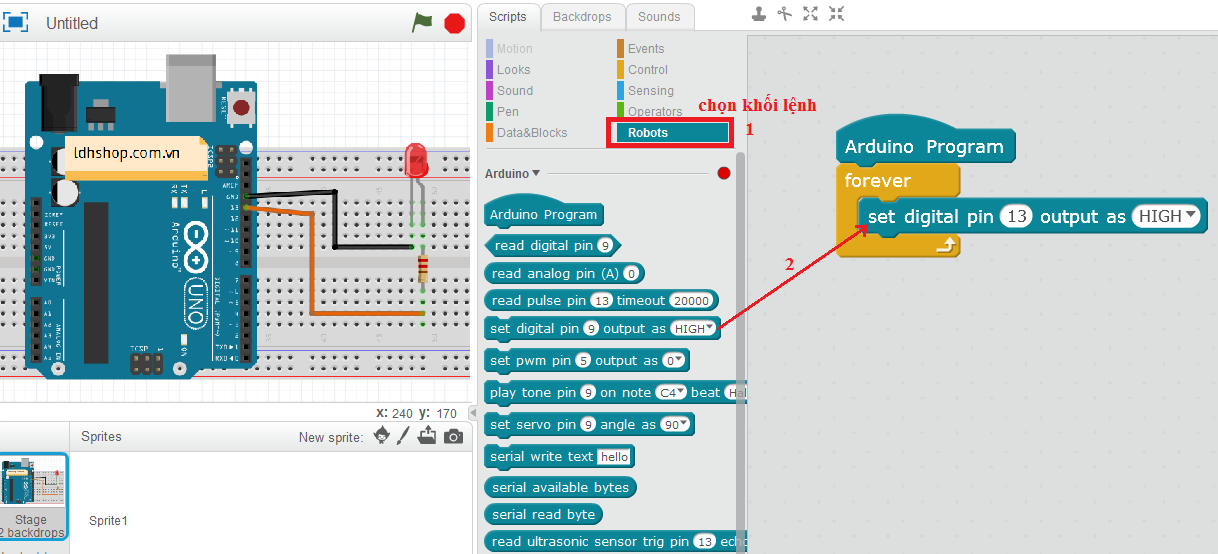

Bước 3: Chọn Khối lệnh “Robots”
Set chân 13 của arduino uno r3 lên mức cao HIGH

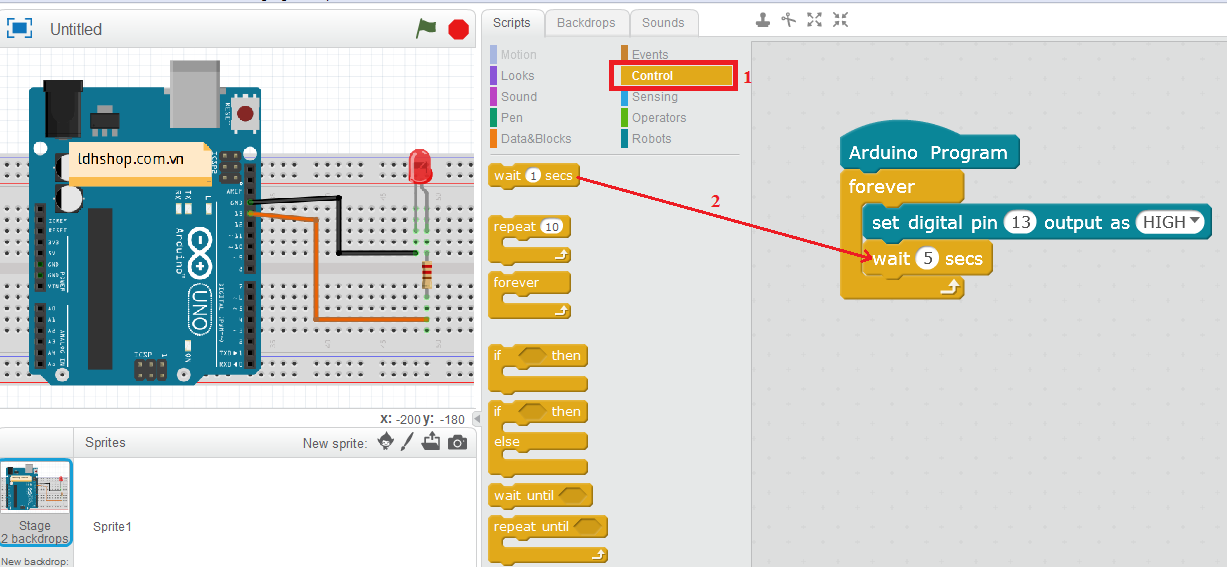

Bước 4: Chọn Khối điều khiển “control”
Delay 5 giây ( bật led trong vòng 5 giây)

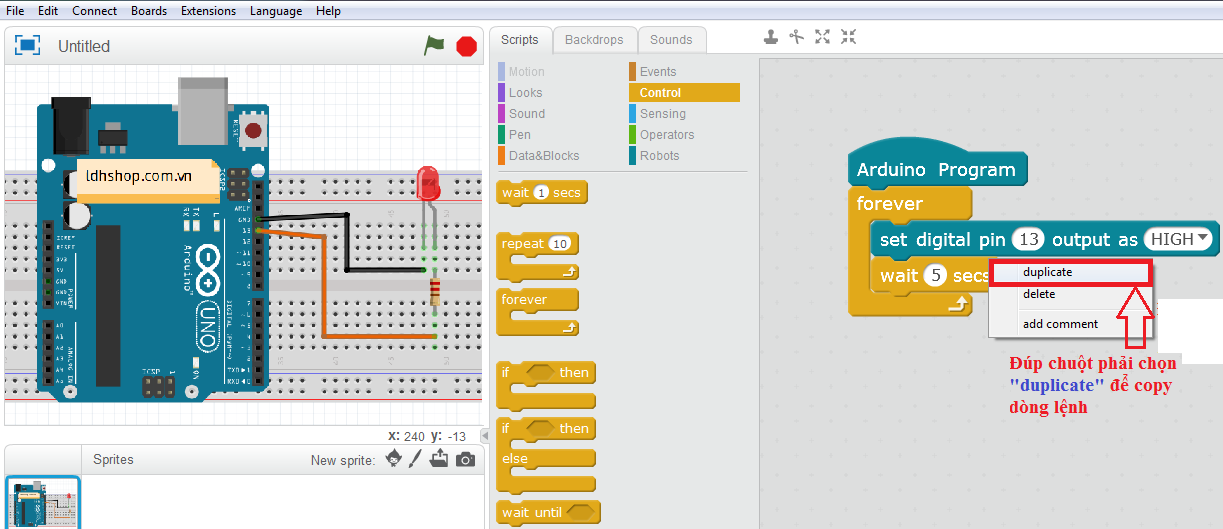

Bước 5: Copy khối lệnh để thiết lập lệnh tắt led.
Delay 5 giây (tắt led trong vòng 5 giây)

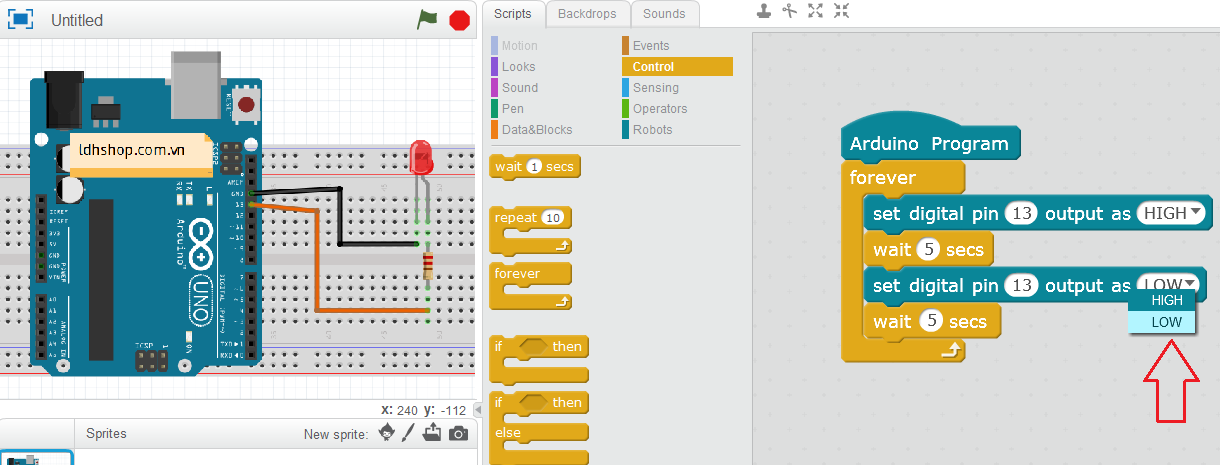

Kết quả sau khi copy như hình sau:

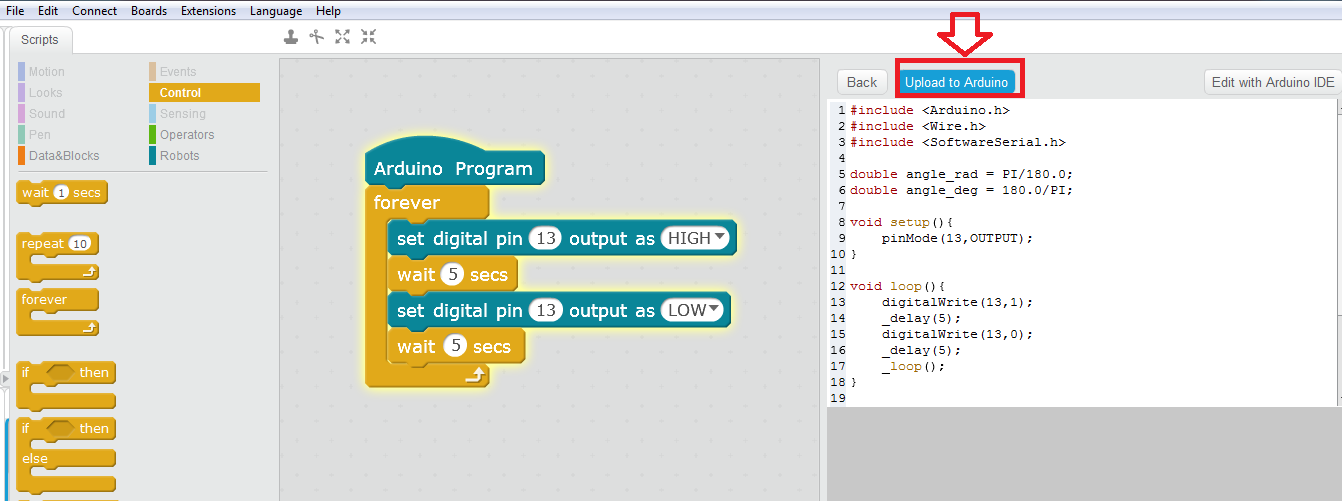

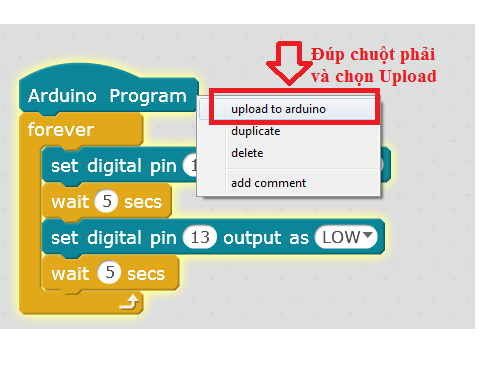

Bước 5: Chuyển qua cửa sổ để Upload chương trình cho Arduino.
Và cửa sổ Upload chương trình cho arduino hiện ra:
Và trước khi upload chương trình các bạn nhớ kiểm tra 2 vế đề sau:

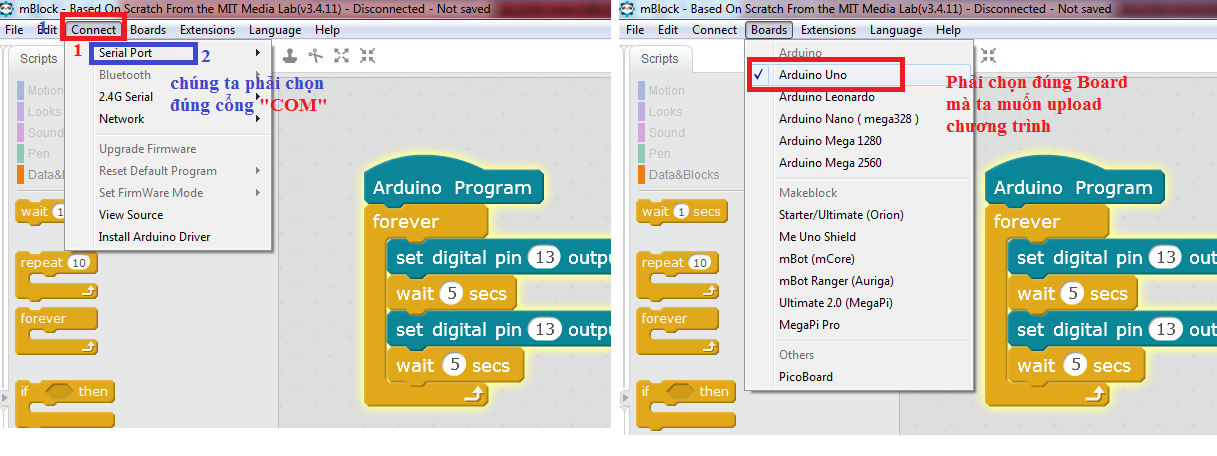

Chọn đúng cổng “COM” và đúng board Arduino mình muốn Upload
Chúc các bạn thành công!!!
Mọi thắc mắc xin vui lòng để lại comment ở dưới bài viết.
